Diagonalen geven je ontwerp en foto direct richting en dynamiek – van ruitjespapier en CAD tot de bouwplaats. Je ontdekt wat een diagonale lijn is, hoe je helling, hoek en lengte berekent (van y=mx+b tot Pythagoras), en hoe je ze strak tekent, meet en toepast. Met praktische tips en veelgemaakte fouten die je voorkomt, werk je nauwkeuriger en oogt je resultaat sterker.
Wat is een diagonale lijn
Een diagonale lijn is simpel gezegd een lijn die schuin loopt ten opzichte van de horizontale en verticale richtingen. In het coördinatenvlak bedoel je daarmee elke lijn die niet horizontaal of verticaal is; hij stijgt of daalt als je naar rechts beweegt. In een meetkundige figuur, zoals een vierkant of een veelhoek, heeft “diagonaal” een specifieke betekenis: het is een lijnstuk dat twee niet-aangrenzende hoekpunten met elkaar verbindt. Dat onderscheid is handig, want in het dagelijks taalgebruik zeg je vaak “schuine lijn”, terwijl “diagonaal” in figuren echt gaat over hoekpunten. Wiskundig kun je een diagonale lijn beschrijven met de helling (richtingscoëfficiënt) m en de vergelijking y = mx + b, waarbij b het snijpunt met de y-as is; een positieve m betekent dat de lijn omhoog loopt naar rechts, een negatieve m omlaag.
De hellingshoek met de x-as hangt samen met de helling via tan() = m. In een rechthoek is de diagonaal het langste rechte lijnstuk binnen de vorm en bereken je die met Pythagoras: d = (l² + b²). In de praktijk kom je diagonalen overal tegen: je gebruikt ze om te controleren of iets haaks staat (gelijke diagonalen in een rechthoekig kader), om stabiliteit te creëren in een constructie, en om de aandacht te sturen in een foto of ontwerp.
Basisdefinitie in geometrie
In de vlakke meetkunde bedoel je met een diagonale lijn meestal twee dingen die nauw verwant zijn. Algemeen is het een lijn die schuin staat ten opzichte van de horizontale en verticale richtingen: niet horizontaal, niet verticaal, maar met een duidelijke stijging of daling. Specifieker, binnen een veelhoek (zoals een vierkant, rechthoek of vijfhoek) is een diagonaal het lijnstuk dat twee niet-aangrenzende hoekpunten met elkaar verbindt.
Dat onderscheid is handig: elke diagonaal in een figuur is dus een specifiek soort schuin lijnstuk, maar niet elke schuine lijn is een diagonaal van een figuur. Je herkent zo’n lijn aan zijn helling (hoe snel hij stijgt of daalt) en aan het feit dat hij dwars door de vorm kan lopen om verre punten met elkaar te verbinden.
Diagonaal van een vorm VS schuine lijn
De tabel hieronder zet de diagonaal van een vorm naast een schuine lijn. Zo zie je in één oogopslag het verschil in definitie, berekening en toepassing van een diagonale lijn in geometrie.
| Item | Definitie / kenmerk | Rekenen / vergelijking | Praktijk / toepassing |
|---|---|---|---|
| Diagonaal van een vorm | Rechte lijn die twee niet-aangrenzende hoekpunten van een veelhoek verbindt (vormgebonden). In een rechthoek zijn de diagonalen even lang en kruisen in het midden. | Lengte tussen hoekpunten: d = ((x-x)² + (y-y)²). Voor rechthoek met zijden a en b: d = (a² + b²). | Haaksheid controleren (gelijke diagonalen -> rechthoekig), maatvoering in bouw, constructieve stabiliteit, analyse van vormen in design. |
| Schuine lijn | Elke rechte lijn die niet horizontaal en niet verticaal is (niet evenwijdig aan de assen); heeft een eindige, niet-nul helling m. | Lijnvergelijking: y = mx + b. Helling: m = y/x (x 0). Hoek met x-as: = arctan(m). | Helling van daken en trappen, schuine sneden in CAD/tekenen (roteren, grid/snaps), dynamiek in fotografie en grafisch ontwerp. |
Kern: een diagonaal is vormgebonden en verbindt specifieke hoekpunten; een schuine lijn is elke niet-assenparallelle rechte. Reken met de afstandsformule voor diagonalen en met helling/lijnvergelijking voor schuine lijnen.
Een diagonaal van een vorm is een specifiek lijnstuk: je verbindt twee niet-aangrenzende hoekpunten van een veelhoek, zoals een vierkant of vijfhoek. Het is eindig, hoort bij de vorm en loopt vaak dwars door het binnengebied. In een rechthoek zijn de diagonalen bijvoorbeeld even lang en kruisen ze elkaar in het midden. Een schuine lijn daarentegen is elk oneindig lange lijn in het coördinatenvlak die niet horizontaal en niet verticaal is.
Je beschrijft zo’n lijn met een helling (m) en een vergelijking zoals y = mx + b; hij hoeft niets met een figuur te maken te hebben. Praktisch: wil je de “oversteek” in een vorm meten, dan gebruik je de diagonaal; wil je een algemene richting of stijging aangeven, dan teken je een schuine lijn.
[TIP] Tip: Verbind twee niet-aangrenzende hoekpunten om de diagonale lijn te tekenen.

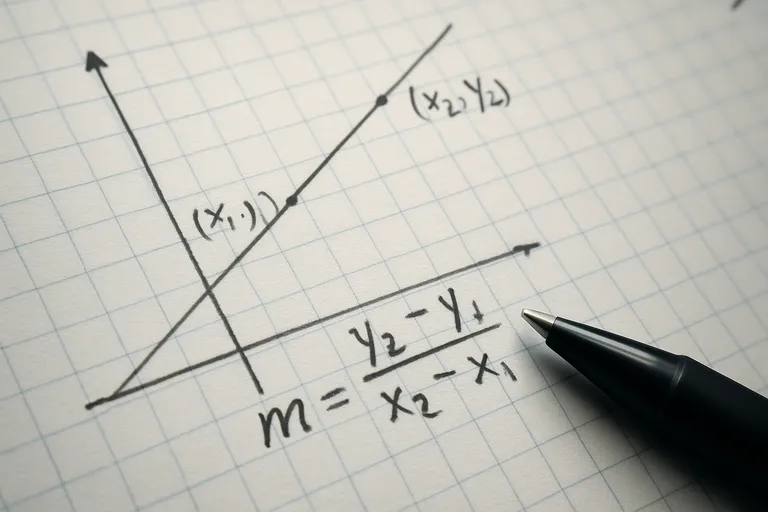

Eigenschappen en berekeningen
Een diagonale lijn herken je aan de helling (richtingscoëfficiënt) en het snijpunt met de y-as. Als je twee punten kent, bijvoorbeeld (x1, y1) en (x2, y2), dan is de helling m = (y2 – y1)/(x2 – x1). Met die m schrijf je de lijn als y = mx + b, waarbij b het y-snijpunt is. De richting druk je ook uit als een hoek met de x-as: = arctan(m). Wil je de lengte van een lijnstuk tussen twee punten bepalen, dan gebruik je de afstandsformule d = ((x2 – x1)² + (y2 – y1)²); in een rechthoek is de diagonaal dus d = (l² + b²) volgens Pythagoras.
Handig is ook de vectorvorm: een richtingsvector v = (x, y) laat je meteen zien hoeveel de lijn stijgt per stap naar rechts. Werk je liever met de algemene vorm ax + by + c = 0, dan kun je daaruit m halen via m = -a/b en het y-snijpunt via b’ = -c/b. Let op consistente eenheden en afronding, zodat je berekeningen kloppen en je grafiek netjes aansluit op je meetwaarden.
Helling en lijnvergelijking in coördinaten
De helling van een diagonale lijn geeft aan hoeveel de lijn stijgt of daalt als je één stap naar rechts gaat. Je berekent die helling m uit twee punten (x1, y1) en (x2, y2) met m = (y2 – y1)/(x2 – x1). Heb je m en een punt, dan schrijf je de lijn als y = mx + b, waarbij b het snijpunt met de y-as is; b vind je door een bekend punt in te vullen.
De helling hangt direct samen met de hoek die de lijn met de x-as maakt: = arctan(m). Is de lijn verticaal, dan bestaat er geen helling en gebruik je de vorm x = c in plaats van y = mx + b. Handig om te onthouden: loodrechte lijnen hebben hellingen die elkaars negatieve reciproken zijn (m1 · m2 = -1).
Lengte tussen twee punten (pythagoras)
Wil je de lengte van een diagonale lijn tussen twee punten bepalen, dan gebruik je de afstandsformule, die direct uit Pythagoras komt. Neem twee punten (x1, y1) en (x2, y2). Bepaal x = x2 – x1 en y = y2 – y1. De afstand d is dan (x² + y²). Je vormt in gedachten een rechthoekige driehoek waarbij x en y de rechthoekszijden zijn en de lijn tussen de punten de schuine zijde is.
In een rechthoek met zijden l en b valt dit precies samen met de diagonaal: d = (l² + b²). De afstand is altijd niet-negatief en onafhankelijk van de route die je tekent. Let op consistente eenheden en schaal, en rond pas af op het einde. Vectorieel gezien is d de norm van (x, y), wat handig is bij berekeningen en in software.
Hoek met de x-as
De hoek met de x-as beschrijft hoe schuin je diagonale lijn staat ten opzichte van de positieve x-richting. Werk je met de helling m, dan geldt m = tan() en dus = arctan(m). Dat geeft je de hoek voor lijnen die niet verticaal zijn. Voor een robuuste berekening gebruik je liever een richtingvector tussen twee punten, v = (x, y), en bepaal je met atan2(y, x); die functie houdt rekening met het juiste kwadrant.
Het resultaat komt in radialen, dus zet om naar graden met ° = · 180/. Een verticale lijn heeft geen helling maar wel een hoek van 90°. Positieve m levert een stijgende lijn met 0°-90°, negatieve m een dalende lijn met 90°-180°. Controleer afronding en noteer consequent in graden of radialen.
[TIP] Tip: Gebruik Pythagoras: diagonaal = wortel(lengte² + breedte²).
Tekenen en meten in de praktijk
Zo teken en meet je een diagonale lijn in de praktijk: van ruitjespapier tot bouwplaats en digitale tools. Met de juiste stappen werk je precies en controleer je eenvoudig je maatvoering.
- Handmatig op ruitjespapier: kies twee punten en trek een strakke lijn met een liniaal; bepaal de richting met vaste x- en y-stapjes; zet desgewenst een specifieke hoek uit met een geodriehoek; controleer de lengte met Pythagoras op de horizontale en verticale componenten.
- Digitale tools (CAD/design): activeer grid, snaps en polar tracking; voer lengte en hoek in of roteer een referentielijn tot de juiste richting; let op eenheden (mm/px) en werk consequent op schaal voor betrouwbare afstanden en hoeken.
- Op de bouwplaats: controleer haaksheid door beide diagonalen van een rechthoek te meten-zijn ze gelijk, dan staat het haaks; zet diagonalen uit met een 3-4-5-driehoek, slaglijn of laser; noteer afwijkingen en houd rekening met tolerantie.
Met deze werkwijzen voorkom je meetfouten en versnel je je workflow. Kies de methode die past bij je situatie en controleer altijd met een tweede, onafhankelijke maat.
Handmatig tekenen op ruitjespapier
Een diagonale lijn teken je op ruitjespapier het strakst door eerst twee roosterpunten te kiezen en de richting vast te leggen met een klein richtingsdriehoekje: neem een vaste stap x naar rechts en y omhoog of omlaag, markeer meerdere punten met diezelfde verhouding en verbind ze met een liniaal. Zo houd je de helling (y/x) consistent en zie je meteen of de lijn mooi gelijkmatig loopt. Wil je een specifieke hoek, zet die met je geodriehoek uit en prik op de gewenste lengte een tweede punt.
Controleer de lengte eventueel met Pythagoras door de horizontale en verticale afstanden te meten. Gebruik een scherp potlood en lichte hulppunten, druk pas harder bij de definitieve lijn. Werk op één schaal, let op parallax door recht boven je markering te kijken en gum hulplijnen pas weg als alles klopt.
Digitale tools: CAD en designsoftware (grids, roteren, snaps)
In CAD en designsoftware teken je diagonalen supersnel en exact door het grid en snaps slim te gebruiken. Zet eerst de juiste eenheden en schaal, activeer het grid en laat je cursor snappen op relevante punten zoals endpoints, midpoints en intersections, zodat je lijn zuiver start en eindigt. Met polar tracking of hoekbeperkingen kies je eenvoudig een vaste richting, bijvoorbeeld 45°, of typ je een exacte hoek en lengte in voor millimeter- of pixelnauwkeurigheid.
Heb je al een referentielijn, dan roteren je die rond een precies gekozen draaipunt en kopieer je indien nodig via array of dupliceren. Smart guides helpen je onderweg, terwijl constraints parallel en haaks correct houden. Werk op aparte lagen, lock referenties en zoom in voor een strakke aansluiting zonder afrondingsfouten.
Meten en uitzetten op de bouwplaats
Een diagonale lijn gebruik je om haaksheid, maatvoering en richtingen snel te controleren en uit te zetten. Span eerst een referentiesnoer tussen twee vaste punten en markeer een tweede as haaks door de 3-4-5-methode toe te passen: zet 3 en 4 meter uit, de diagonaal moet 5 meter zijn; schaal dit naar je project. Controleer een rechthoekig raamwerk door beide diagonalen te meten; zijn ze gelijk, dan staat het vierkant.
Gebruik een rolmaat of laserafstandsmeter, een kruislijnlaser voor rechte hoeken en een krijtlijn om lange diagonalen zichtbaar te maken. Houd de band strak en vlak, meet vanaf dezelfde referentie, vermijd parallax en herhaal metingen om afwijkingen te vangen. Noteer direct op je plan en stel indien nodig je piketten bij.
[TIP] Tip: Meet beide diagonalen; gelijk is haaks, verschil betekent scheefstand.
Toepassingen, fouten en tips
Diagonale lijnen kom je overal tegen: in de bouw zorgen schoren en vakwerken voor stijfheid, controleer je haaksheid door twee diagonalen te meten, en leg je lange afstanden efficiënt uit zonder extra tussenpunten; in ontwerp en fotografie sturen diagonalen de blik en geven ze dynamiek; in berekeningen gebruik je de diagonaal als controlemaat via Pythagoras of om de kortste rechte verbinding in een rechthoek te bepalen. Veelgemaakte fouten zijn het verwarren van een schuine lijn met een diagonaal van een vorm, het door elkaar gebruiken van eenheden, te vroeg afronden waardoor kleine verschillen groot lijken, de helling m voor een hoek aanzien, of vergeten dat een verticale lijn geen helling heeft.
Ook in software gaat het mis als snaps of grids uitstaan, of als je per ongeluk buiten schaal werkt. Handige tips: meet of construeer altijd vanaf dezelfde referentie, zet hulplijnen voor x en y en controleer met Pythagoras, gebruik atan2 voor een betrouwbare hoekbepaling, schakel snaps en polar tracking in, noteer meetwaarden direct en verifieer twijfelachtige resultaten met een tweede meting. Zo gebruik je diagonalen slim als richting, als maat en als kwaliteitscheck in zowel praktijk als ontwerp.
Stabiliteit in bouw en techniek
Diagonale lijnen zijn de snelste manier om een constructie stijf te maken. Geef je een raamwerk een diagonale schoor, dan verander je losse rechthoeken in driehoeken, en driehoeken vervormen nauwelijks onder zijdelingse krachten zoals wind. Een schoor werkt op trek of op druk: een stalen band is ideaal voor trek, een houten of stalen ligger vangt druk zonder te knikken. Met kruisschoren combineer je beide en verhoog je de veiligheid als één element verslapt.
Plaats je de diagonaal bij voorkeur onder 45-60 graden en zorg je voor stijve, goed geschroefde of gelaste verbindingen, anders verliest de schoor effect. In vloeren en daken helpt schijfwerking (platen die samen als één stijve schijf werken) om krachten naar kolommen of wanden te leiden, met diagonalen als routes. Tijdens montage controleer je de maatvoering door beide diagonalen te meten.
Compositie in fotografie en grafisch ontwerp
Diagonale lijnen geven meteen energie, richting en diepte aan je beeld. In fotografie gebruik je ze als leidende lijnen: je laat een schuine rand, weg of railing het oog naar je onderwerp sturen, liefst naar een snijpunt van de regel-van-derden voor extra focus. Een lichte kanteling (de zogeheten Dutch angle) kan spanning oproepen, maar doseer dat zodat het niet onrustig wordt.
Laat diagonalen in- of uit het kader lopen om beweging te suggereren en voorkom dat ze precies in de hoeken eindigen, anders trekt het de aandacht weg. In grafisch ontwerp helpen diagonale assen om hiërarchie te bouwen: plaats elementen langs een 45°-raster, breek symmetrie voor dynamiek, en contrasteer met horizontale of verticale ankers en voldoende witruimte.
Veelgemaakte fouten en hoe je ze voorkomt
Veel fouten rond diagonale lijnen komen door begripsverwarring en slordige workflows. Je verwart een diagonaal in een vorm met een willekeurige schuine lijn, past y = mx + b toe op een verticale lijn, of gebruikt Pythagoras met verkeerde x en y. Ook zie je vaak dat je eenheden of schaal door elkaar gebruikt, te vroeg afrondt, of een hoek uitrekent met arctan en het verkeerde kwadrant pakt.
In de praktijk meet je soms niet vanaf dezelfde referentie, kijk je scheef (parallax) of staan snaps en grids uit. Voorkom dit door eerst te definiëren wat je meet, overal dezelfde eenheden te gebruiken, afronden pas op het einde te doen, hoeken met atan2 te bepalen, hulplijnen en snaps te activeren, en diagonalen altijd dubbel te controleren.
Veelgestelde vragen over diagonaal lijn
Wat is het belangrijkste om te weten over diagonaal lijn?
Een diagonale lijn verbindt niet-aanliggende hoekpunten van een vorm; een schuine lijn is elke niet-horizontale, niet-verticale lijn. Belangrijk: helling (m), lijnvergelijking y = mx + b, lengte via Pythagoras, hoek met x-as via arctan(m).
Hoe begin je het beste met diagonaal lijn?
Begin op ruitjespapier: kies twee punten, gebruik helling (rise/run) en trek een strakke lijn met liniaal. Digitaal: activeer grid en snaps, roteer nauwkeurig. Op de bouwplaats: meet diagonaal, controleer haaksheid met 3-4-5-regel.
Wat zijn veelgemaakte fouten bij diagonaal lijn?
Veelgemaakte fouten: diagonaal verwarren met willekeurige schuine lijn, verkeerde eenheden of schaal, tekenfout in hellingteken, afrondingen stapelen, Pythagoras onjuist toepassen, graden/radianen door elkaar halen, geen snaps of referentielijnen gebruiken, haaksheidscontrole overslaan.
